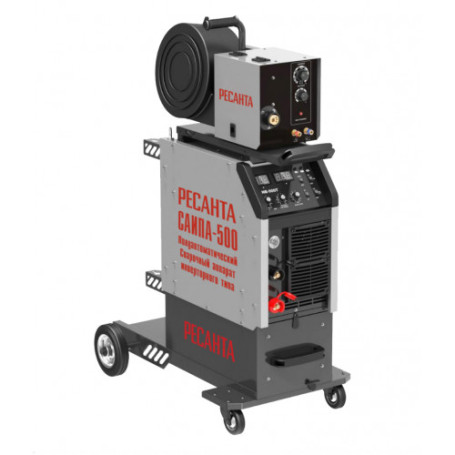

Сварочный полуавтомат Ресанта САИПА-500 (MIG/MAG)

Полуавтоматический сварочный аппарат инверторного типа Ресанта САИПА-500 - современный инверторный полуавтомат, изготовлен по передовой IGBT технологии. Применяется для осуществления полуавтоматической сварки постоянным током проволокой в среде инертного (режим MIG) или активного (режим MAG) защитного газа, ручной дуговой сварки штучным покрытым электродом (режим (MMA), сварки порошковой проволокой без использования защитного газа (режим FCAW).

Возможности аппарата:

• Полуавтоматическая сварка постоянным током проволокой в среде защитного газа углеродистых и нержавеющих сталей (режим MIG/MAG), сварка порошковой проволокой без использования защитного газа (режим FCAW). Сварка осуществляется постоянным током в среде инертных (MIG) или активных (MAG) защитных газах.
• Отличительной особенностью режима MIG/MAG являются два главных компонента: подвижный плавящийся электрод (проволока) и защитный газ. Компоновка данных аппаратов состоит из двух основных блоков:
  • инверторный источник сварочного тока;
  • подающее устройство с возможностью установки на него катушки до 20 кг включительно.
• Блоки устанавливаются на прочную тележку, оснащенную ящиком для инструментов, на которой также можно расположить баллон с газом.
• Защита электрической дуги необходима с целью препятствования вступления расплавляемого металла в контакт с окружающей средой, поскольку данное взаимодействие (при окислении азота и кислорода) приводит к образованию оксидов и нитритов, наличие которых в металле приводит к дефектам сварного шва. С этой целью применяются защитные газы: аргон, гелий, углекислота или их смеси
• Ручная дуговая сварка штучным покрытым электродом на постоянном токе электродами с рутиловым и основным покрытием (режим ММА). Для сварки электродом защитный газ не требуется.
• Аппарат работает от трехфазной сети 380В с частотой 50Гц. Аппарат предназначен для промышленного и профессионального использования, на предприятиях, где требуется хорошее качество и высокая мощность, и производительность.
• При необходимости расстояние между подающим устройством и источником можно удлинить до 30 метров и поменять ролики под соответствующий тип и диаметр проволоки.
• Значения сварочного тока и напряжения рабочей дуги отображаются на цифровых дисплеях. В аппаратах присутствуют дополнительные функции, позволяющие сделать процесс сварки более удобным и комфортным: регулирование индуктивности и регулирование плавного угасания дуги, дожигание проволоки, кнопка тестовой проверки газа и кнопка холостого прогона проволок, функция 2Т/4Т и т.д. При необходимости в основание установки можно установить блок охлаждения.
• Аппарат САИПА-500 – профессиональный сварочный аппарат с подключением к трехфазной сети переменного тока, который имеет возможность сварки проволокой с сечением от 0,8 до 1,6 мм (в стандартной комплектации установлены ролики на 1,2мм -1,6мм и ручной дуговой сварки покрытым электродом диаметром от 3,2 до 6 мм.
• При необходимости к данным аппаратам можно подключить систему (блок) жидкостного охлаждения.

Преимущества Ресанта САИПА-500 65/73

• Режим MIG – полуавтоматическая сварка в среде инертных газов
• Режим MAG – полуавтоматическая сварка в среде активных газов
• Режим MMA – ручная дуговая сварка электродом на постоянном токе
• Режим FCAW – полуавтоматическая дуговая сварка порошковой проволокой, рекомендуется подключение: прямая полярность, газ не требуется
• Смена полярности
• Режим 2Т/4Т - двух и четырехтактный режимы включения и выключения сварочного тока. Данная функция позволяет не держать нажатой кнопку на горелке при сварки продолжительных швов
• Функция VRD - снижение напряжения холостого хода до безопасного уровня
• Функция регулировки индуктивности – позволяет регулировать жесткость дуги
• Функция заварки кратера - позволяет регулировать ток и напряжение дуги для качественного образования шва при завершении процесса сварки
• Тестовая подача газа - время подачи газа в зону сварки до зажигания и после гашения дуги
• Функция холостого прогона проволоки - подача проволоки в аппарате без подачи газа и сварочного тока
• Функция дожигания сварочной проволоки
• Регулируемый форсаж дуги «ArcForce»
• Сварочный полуавтомат Ресанта САИПА-500 MIG/MAG 65/73 имеет возможность подключения жидкостного охлаждения

Принцип работы

Источником питания служит инвертор на основе IGBT транзисторов. Трансформатор увеличивает ток, выпрямитель выдает параметры достаточные для начала сварочного процесса. Сварка происходит плавящимся электродом в среде защитного газа. В режиме MIG/MAG электродом служит металлическая проволока, намотанная на катушку, подающаяся в зону сварки регулируемым механизмом протяжки. Защитный газ подается в зону сварки из присоединяемого баллона через электромагнитный клапан. Аппарат имеет встроенную защиту от перегрева. Данный аппарат позволяет работать без защитного газа в режимах FCAW и ММА.

Аппарат оснащен различными способами сварки и функциями

• Режим MIG - полуавтоматическая сварка в среде инертных газов.
• Режим MAG - полуавтоматическая сварка в среде активных газов.
• Режим MMA - ручная дуговая сварка электродом на постоянном токе.
• Режим FCAW - полуавтоматическая дуговая сварка порошковой проволокой, рекомендуется подключение: прямая полярность, газ не требуется.
• Прямая полярность - электрододержатель (горелка) подсоединен к разъему «-», а заготовка к «+».
• Обратная полярность - заготовка подсоединена к разъему «-», а электрододержатель (горелка) к «+».
• Режим 2Т/4Т - двух и четырехтактный режимы включения и выключения сварочного тока. Данная функция позволяет не держать нажатой кнопку на горелке при сварки продолжительных швов.
• Функция VRD - снижение напряжения холостого хода до безопасного уровня. Это обеспечивает безопасность оператора, который может без всякого риска дотрагиваться до электрода, когда сварка не производится.
• Функция регулировка индуктивности - функция регулирования жесткости дуги. При минимальном значении индуктивности дуга становится более жесткой, используется для более глубокого проплавления. При максимальных значениях индуктивности дуга становится более мягкой, применяется для лицевых швов с небольшим проплавлением.

Сила сварочного тока

С увеличением силы сварочного тока повышается глубина провара, что приводит к увеличению доли основного металла в шве. Ширина шва сначала несколько увеличивается, а затем уменьшается. Силу сварочного тока устанавливают в зависимости от выбранного диаметра электрода.

Скорость подачи проволоки

Связана с силой сварочного тока и регулируется одновременно с ним. Ее устанавливают с таким расчетом, чтобы в процессе сварки не происходило коротких замыканий и обрывов дуги.

Напряжение дуги

С увеличением напряжение дуги глубина провара уменьшается, а ширина шва увеличивается. Чрезмерное увеличение напряжения дуги сопровождается повышенным разбрызгиванием жидкого металла, ухудшением газовой защиты и образованием пор в наплавленном металле. Напряжение дуги устанавливается в зависимости от выбранной силы сварочного тока.

Вылет электрода

С увеличением вылета электрода ухудшается устойчивость горения дуги и формирование шва, а также увеличивается разбрызгивание жидкого металла. Очень малый вылет затрудняет наблюдение за процессом сварки, вызывает частое подгорание газового сопла горелки. Величину вылета электрода, а также расстояние от сопла горелки до поверхности металла устанавливают в зависимости от выбранного диаметра электродной проволоки.

Род тока и полярность

Сварку в защитном газе выполняют постоянным током обратной полярности. При этом на сварочную горелку подается «+», а на деталь «-». Сварку полуавтоматическим сварочным аппаратом без подачи газа выполняют постоянным током прямой полярности.

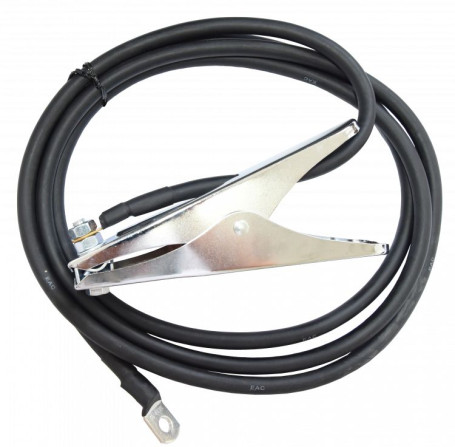

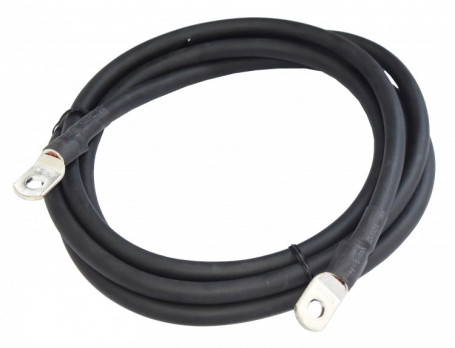

Комплектация
