Онлайн ИБП SR1103L обеспечивает надёжную защиту от пропаданий и нарушений качества электроэнергии ответственной нагрузки суммарной мощностью до 3 кВА /2,7 кВт, например:
- сетевого оборудования;
- дата-центров и компьютерных залов;
- телекоммуникационного оборудования;
- систем безопасности и контроля доступа;
- офисной техники;
- автоматизированных систем управления и диспетчеризации.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1103L отлично функционирует в связке с дизельгенераторными установками.
В модели SR1103L применена современная технология двойного преобразования энергии, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.
Установка и подключение

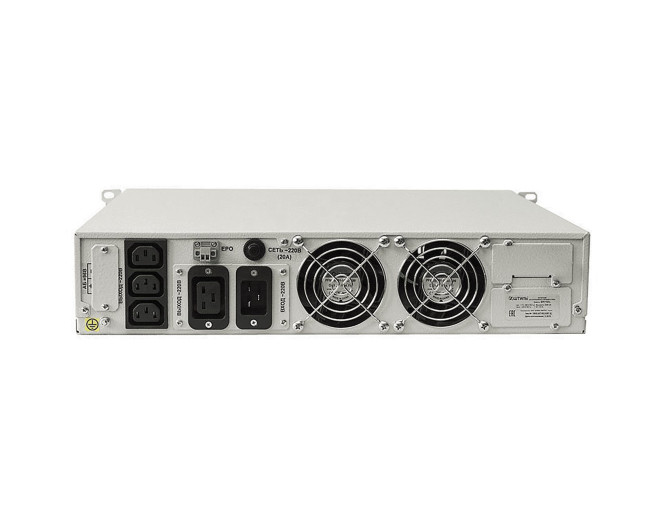

Конструктив SR1103L предназначен для размещения в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Нагрузка подключается в три компьютерных розетки С13 и/или одну розетку С19, которые расположены на задней панели устройства. Для подключения входной сети предусмотрен разъем С20.
Автономная работа
SR1103L оснащен встроенным зарядным устройством (ток 2 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 36 А*час, что обеспечит автономную работу в течение 30 мин (при 100% нагрузке).
Внешние АБ устанавливаются в специальные батарейные модули.
В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Внимание! Если вы приобретаете ИБП без батарейного модуля (см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!
Защита
ИБП оснащен электронной системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии. Устройство имеет автоматический байпас, который выполняет перевод питания нагрузки на сеть при перегрузке ИБП или выходе его из строя.

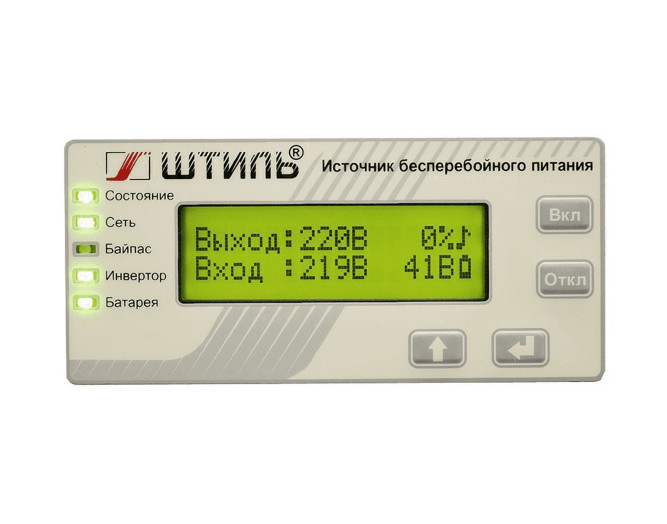

Панель управления
Контроль и настройка основных рабочих параметров SR1103L выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
На ЖК-дисплее отображается следующая информация:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Средства мониторинга
Модель SR1103L предполагает дистанционный контроль и управление. Для этого в ИБП устанавливаются платы расширения, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Мониторинг ИБП с установленной платой может осуществляться двумя способами: через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки ИБП и заказываются дополнительно!
