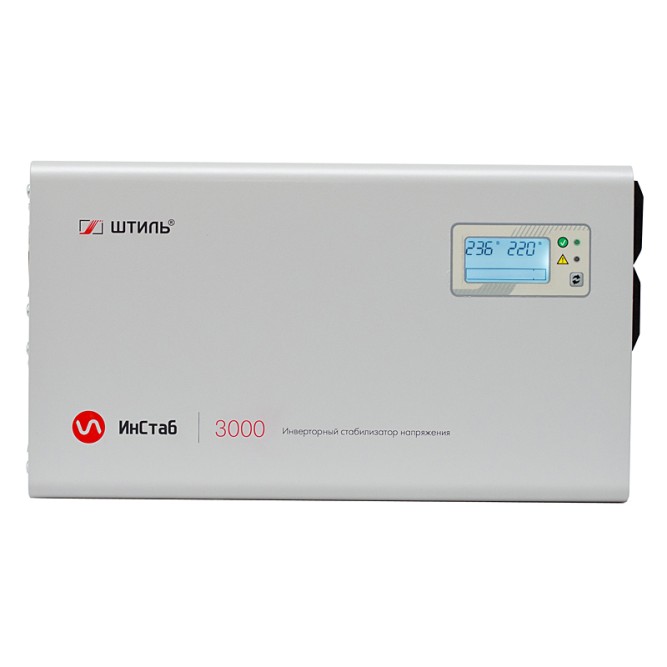

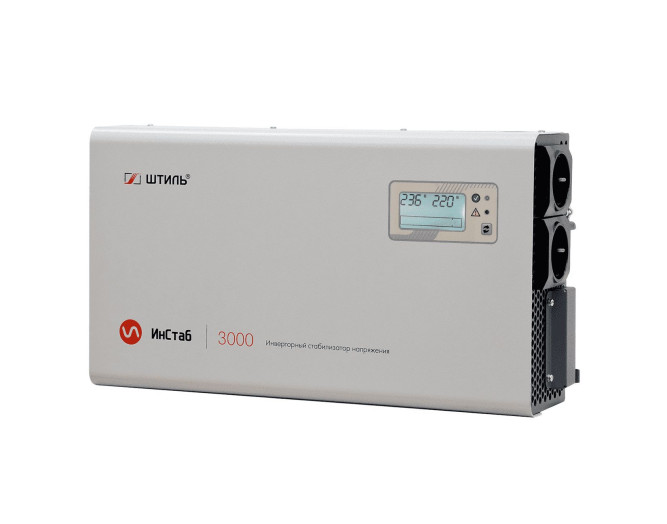

Однофазный инверторный стабилизатор напряжения IS3000 мощностью 3000 ВА/ 2500 Вт предназначен для защиты от перепадов и скачков сетевого напряжения следующих электроприборов:
- газовых котлов и циркуляционных насосов;
- обогревателей и бойлеров;
- систем вентиляции и кондиционеров;
- ПК, оргтехники, видео- и аудиоаппаратуры;
- холодильников, стиральных и посудомоечных машин, СВЧ-печей и духовых шкафов;
- светодиодных светильников и систем освещения;
- охранной сигнализации и электроинстументов.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).
Стабилизатор IS3000 использует в своей работе принципиально новый способ стабилизации напряжения – двойное преобразование электроэнергии. Данная технология позволила значительно расширить технические возможности прибора по сравнению с другими типами устройств, в частности:
- непрерывно и бесступенчато корректировать сетевое напряжение;
- выполнять стабилизацию в широком диапазоне входного напряжения (90-310 В);
- формировать выходное напряжение с идеальным синусом и повышенной точностью (± 2%);
- питать электроприборы бесперебойно (200 мс) в случае кратковременного пропадания электропитания.

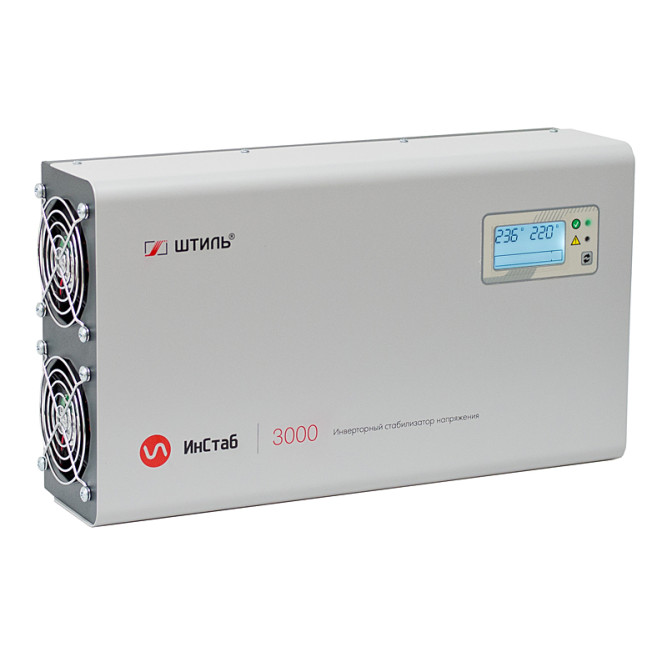

Охлаждение устройства обеспечивается двумя малошумными вентиляторами с адаптивной скоростью вращения.
Установка и подключение
Монтаж модели IS3000 в помещениях выполняется двумя способами:
- на стену или любую ровную вертикальную поверхность с помощью съемного кронштейна;
- на полку или любую горизонтальную плоскость на резиновые ножки.
Крепления для обоих способов монтажа предоставляются в комплекте поставки устройства.

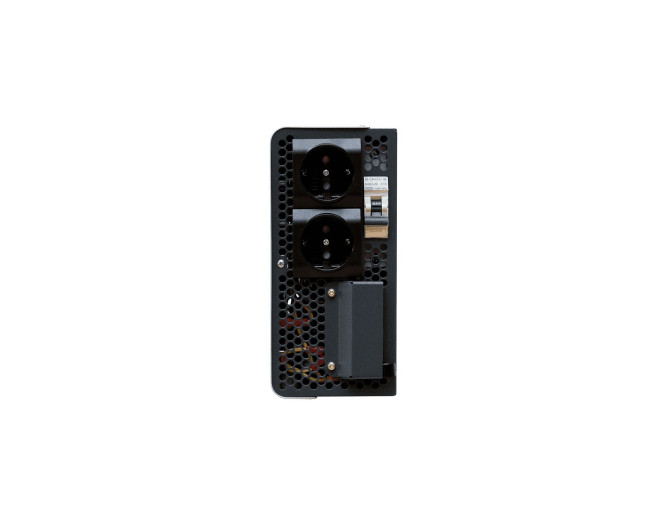

К сети стабилизатор подключается через клеммные колодки, в которые закрепляется сетевой провод. Для питания нагрузки предусмотрены две евророзетки с заземлением и клеммные колодки.
Панель управления

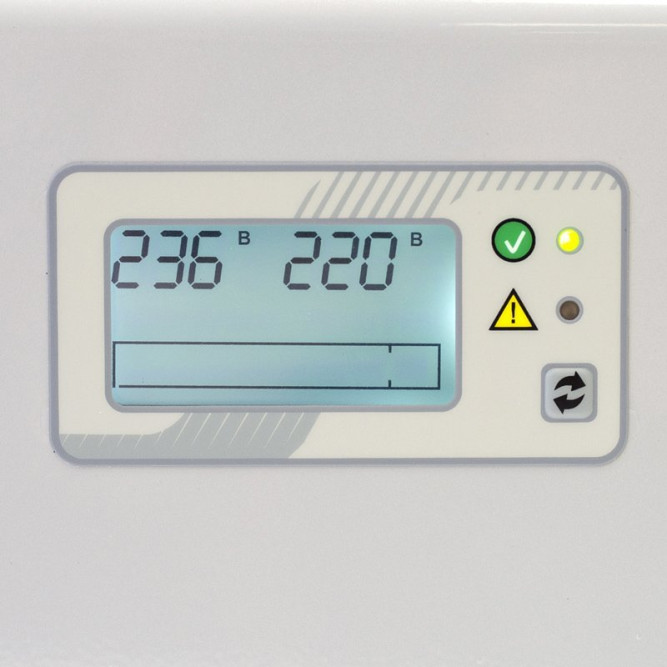

Контролировать работу стабилизатора можно с помощью светодиодных индикаторов и информативного ЖК-дисплея, расположенных на фронтальной стороне корпуса. Светодиодов два:
- «Норма» – если светится непрерывно, значит устройство работает в штатном режиме, если мигает – выполнен переход на автоматический байпас;
- «Авария» – светится красным при возникновении одной из следующих проблем: перегрев, перегрузка (информация дублируется на ЖК-дисплее), короткое замыкание, внутренняя неполадка, отключена сеть или низкое сопротивление нагрузки.
ЖК-дисплей показывает следующие параметры работы стабилизатора:
- значение напряжения на входе и выходе;
- шкалу уровня загрузки;
- мощность, потребляемую подключенными устройствами;
- температуру внутри прибора;
- аварийные сообщения: перегрузка или перегрев.
На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В.
Внимание! В момент применения пользовательской настройки выходного напряжения возможно кратковременное обесточивание выхода стабилизатора.
Защита
IS3000 имеет электронную аварийную систему защиты с восстановлением работы от:
- внутреннего перегрева, перегрузки по выходу и короткого замыкания;
- запредельно пониженного или повышенного напряжения в сети (менее 90 В или более 310 В);
- внутренних поломок устройства.
Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами.
Стабилизатор обладает функцией «Автоматический байпас», которая позволяет переключать питание нагрузки на сеть в случае выхода из строя внутренних узлов прибора или его перегрузки. Таким образом, несмотря на прерывание процесса стабилизации вследствие аварийного события, будет обеспечена непрерывная работа подключенного оборудования.
Преимущества стабилизаторов Штиль серии ИнСтаб:
- Идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) во всем допустимом диапазоне колебаний и скачков входного напряжения (90 В - 310 В) независимо от наличия искажений на входе;
- Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс при кратковременном пропадании входного напряжения за счёт наличия накопителя энергии;
- Работа на заявленной мощности в широком диапазоне входного напряжения - 165-310 В;
- Мгновенная реакция на изменение входного напряжения – 0 мс;
- Полное цифровое управление на основе высокопроизводительного цифрового сигнального микропроцессора DSP (англ. – Digital Signal Processor);
- Непрерывное регулирование выходного напряжения (исключает ряд неприятных эффектов, например, мигание лампочек накаливания при переключении порогов стабилизации);
- Наличие корректора входного коэффициента мощности (обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки (емкостной, индуктивной, активной), благодаря чему искажения напряжения и тока не передаются во входную сеть);
- Электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (напряжение входной сети за пределами диапазона 90-310 В);
- Коррекция формы входного напряжения (идеальная синусоида на выходе стабилизатора при любых искажениях в сети);
- Высокий КПД - до 97 %;
- Низкий уровень шума, небольшой вес и габариты.
Дополнительные особенности инверторных стабилизаторов Штиль серии ИнСтаб 1000 – 3500 ВА:
- Принудительное вентиляторное охлаждение с адаптивной скоростью вращения;
- Наличие режима "байпас" (обеспечивает возможность питания потребителей в обход стабилизатора);
- Встроенная молниезащита (варистор 2 кВ, 1/50 мкс);
- Интеллектуальная защита нагрузки от неисправности и сбоев в работе стабилизатора;
- Возможность выбора значения выходного напряжения: 220 В, 230 В или 240 В (настраивается на заводе, по умолчанию 220 В);
- ЖК-дисплей со светодиодными индикаторы для отображения рабочего состояния, основных входных и выходных параметров и режима работы стабилизатора.
