Стабилизатор напряжения трехфазный Штиль Инстаб IS3310CM (10 кВА)

Трехфазный модульный стабилизатор напряжения IS3310CM используется для надежной защиты от нестабильного напряжения в сети 380 В трехфазных и однофазных электроприборов суммарной мощностью до 10 кВА/8 кВт, например:

• IT-оборудования и систем связи;
• систем энергообеспечения и безопасности;
• банковского и офисного оборудования;
• диагностической медицинской техники;
• промышленного оборудования.

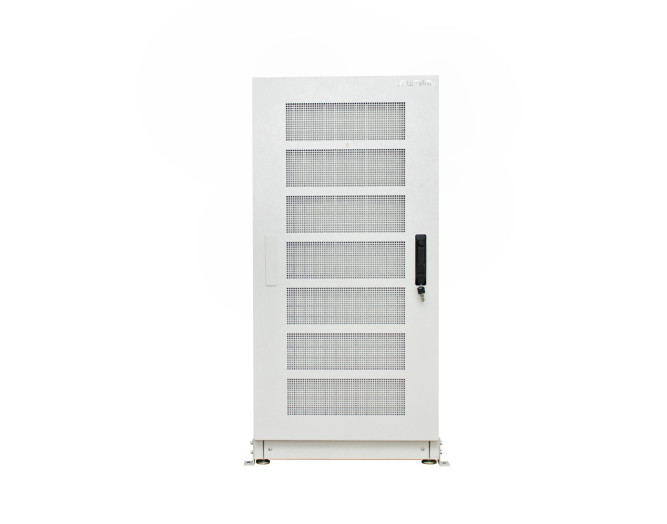

Стабилизатор IS3310CM представляет собой стальной шкаф стандарта 19-дюймов высотой 24U с передней дверью, оборудованной фильтром для защиты от пыли. Внутри шкафа размещен силовой модуль IS3310М, а также пустые слоты для установки дополнительных модулей.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

IS3310CM является масштабируемой системой стабилизации напряжения, состоящей из синхронно работающих силовых модулей. За счет такой конфигурации устройство обрело особые технические возможности, которые позволяют:

• удобно масштабировать выходную мощность при подключении дополнительной нагрузки;
• за счёт использования технологии резервирования и «горячей» замены вышедших из строя силовых модулей, выстроить систему электропитания с высокой степенью надежности и постоянной эксплуатационной готовностью.

Модель IS3310CM также обладает всеми техническими преимуществами инверторных стабилизаторов: мгновенной реакцией на изменение напряжения, широким диапазоном стабилизации, идеальной синусоидальной формой и высокой точностью выходного напряжения (до 2%).

Защита

IS3310CM оборудован современной комплексной электронной системой защиты с автовосстановлением после:

• короткого замыкания;
• сетевых аварий (напряжение любой фазы менее 90 или более 310 В);
• длительной перегрузки по выходу;
• внутреннего перегрева;
• сбоев в работе прибора.

Специальные фильтры защищают нагрузку от высокочастотных помех в диапазоне 100 кГц - 30 МГц, защита от импульсных перенапряжений обеспечивается варистором (2 кВ, 1/50 мкс).

Дополнительным преимуществом IS3310CM является наличие электронного байпаса внутри силового модуля и одного ручного байпаса. Они предназначены для обеспечения непрерывной работа нагрузки в случаях прерывания процесса стабилизации вследствие аварийного события или ремонта. Байпасы обоих типов переводят питание нагрузки напрямую на входную сеть, при этом:

• электронный байпас силового модуля срабатывает автоматически при возникновении внутренней неисправности или при перегрузке;
• ручной байпас включается принудительно для выполнения технического обслуживания или ремонта стабилизатора.

Индикация

Контроль работы всего стабилизатора осуществляется с помощью панели светодиодной индикации, расположенной под верхним модулем распределения. На ней отображаются:

• уровень нагрузки;
• режим работы стабилизатора;
• состояние всех силовых модулей;
• значение входного и выходного напряжения.

Стабилизатор также позволяет осуществлять мониторинг состояния силового модуля с помощью установленного на нём современного ЖК-дисплея.

Кроме того, с помощью ЖК-дисплея можно производить необходимые настройки всего стабилизатора, а именно:

• выходное фазное напряжение (в диапазоне 220-240 В с шагом 5 В);
• режим работы стабилизатора – стабилизация или ЭКО;
• режим работы электронного байпаса – авто, включен или выключен;
• верхнюю и нижнюю границы допустимого диапазона напряжения для перехода на байпас;
• режим запуска;
• время задержки перед возвращением в ЭКО-режим.

Подключение и охлаждение

Подключение входной сети и нагрузки выполняется через клеммные соединения с помощью модулей распределения, установленных вверху и внизу шкафа. Система охлаждения стабилизатора представлена малошумными вентиляторами с интеллектуальным принципом работы.

Средства мониторинга

В стабилизаторе установлена карта мониторинга, которая служит для дистанционного или локального контроля и настройки работы устройства через следующие интерфейсы:

• Ethernet (протоколы SNMP / Web / Modbus TCP /NTP);
• USB (протокол «Штиль»);
• «сухие» контакты.

Установленная карта позволяет выполнять мониторинг и управление устройством через веб-браузер или ПО «Shtyl Device Manager» (SDM).
